海康威视LED Display Controller

海康威视LEDDisplayController是一款海康威视推出的LED控制系统客户端调试工具，是按照用户需求控制LED大屏幕正确显示的系统，联网版又称为LED信息发布控制系统，可以通过云端系统控制各个LED终端！可实现任意尺寸大屏无缝拼接显示，非常方便实用。

软件特性：

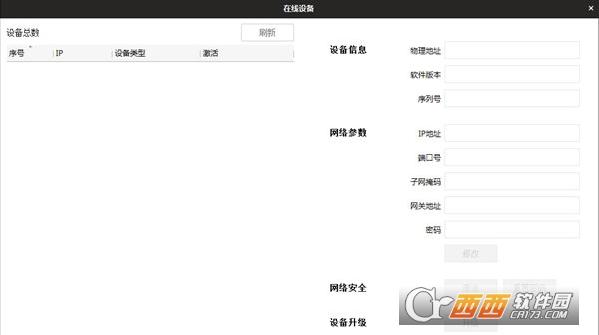

1.显示屏状态：设备信息获取，设备规模、连线配置

2.屏幕调节：LED工作状态设置、显示效果调节

3.系统配置：系统参数配置，设备升级维护

4.拼接配置：多设备自拼接配置

系统分类：

一、按照显示的方式把LED显示屏系统分为三类

图文显示屏系统

一般只是把显示图形、文字的LED显示屏称为图文屏。图文屏的主要特征是LED点阵中各发光器件只有亮或灭,而强弱不能控制,也就是说此类屏没有灰度等级控制。

图像显示屏系统

图像显示屏是相对于图形显示屏而言的,是指那些具有灰度等级的显示屏,它所显示的画面更生动逼真,图像屏的主要特征是利用有限的灰度等级和颜色调制显示出颜色和灰度要求不高的图像。

视频显示屏系统

基于的撇示屏控制系统的研究能够接收视频信号并显示运动的、清晰的、全彩色图像的LED显示屏就称为视频显示屏。

二、按照控制方式,我们把显示屏系统分为两类

通信显示屏系统

通信显示屏是一种异步显示屏,异步方式是指LED屏体本身就具有存储及自动播放的能力,在PC机上编辑好的文字及无灰度图片等显示信息或者是汉字的区位码、图片号等和各种控制命令通过串口或其他网络接口传入LED屏控制器,调用预先存放在控制器的各种数据信息,按照要求把接收的指令处理成显示屏需要的点阵数据,发布到显示屏上。此类屏一般没有多级灰度显示能力,主要用于显示文字和简单的图形信息,可以多屏联网。这一方式必须需要一个带CPU的控制器对信息进行处理。

实时映射屏系统

实时映射屏是一种同步显示屏,基本功能是实现LED显示屏实时映射计算机屏幕内容,包括在多媒体卡的支持下显示Video视频图像。把数据从主机显卡的特征口或视霸卡上把显卡处理好的要显示数据取出来,然后对这些数据做一定的处理送到LED显示屏。这种方式可以不用带CPU的控制器,甚至只需要做出一块硬件卡就可以实现。

256级灰度LED显示系统能使LED显示屏完成与计算机同步显示,并使之达到高性能显示效果。256级灰度LED显示控制由多媒体卡、视频控制器、长线驱动,接收卡及显示单元构成。视频控制器从多媒体卡的标准显示接口获取数字化的显示信号,将其转换为显示屏所需的信号格式,它还可以从计算机的标准接口获得控制信号,用户通过计算机软件完成LED显示屏的控制调节,并使得显示屏能适应不同规格多媒体卡,具有高度的兼容性。

三、从通信的方式上分类

有线通信方式

利用电缆、光纤等有形物理介质作为媒介的通信方式。就应用来说一般都是通过专用的通道进行数据传输,这种方式费用较高,相信将来基于公共网的有线通信将会得到更广泛的应用。利用Interent进行数据传输也是本系统使用的主要方式之一。

无线通信方式

在通信距离范围内的LED屏控制器和监控中心之间通过无线电波把信息从监控中心送出的方式。这种方式节省系统投资,缩短建设周期,减少了系统被盗的可能性。这种通信的方式有类似于手机短消息的形式利用GSM、GPRS或者CDMA网络进行传输,也有利用广播塔,使用FM或者AM方式进行信号的发射和接收。

异步控制

LED显示屏异步控制系统又称LED显示屏脱机控制系统或脱机卡。主要用来显示各种文字、符号和图形或动画为主。画面显示信息由计算机编辑，经RS232/485串行口预先置入LED显示屏的帧存储器，然后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。其主要特点是：操作简单、价格低廉、使用范围较广。LED显示屏简易异步控制系统只可以显示数字时钟、文字、特殊字符。LED显示屏图文异步控制系统除具有简易控制系统的功能外，最大的特点是可以分区域控制显示屏幕内容。支持模拟时钟显示、倒计时、图片、表格及动画显示。具有定时开关机、温度控制、湿度控制等功能

同步控制

LED显示屏同步控制系统，主要用来实时显示视频、图文、通知等。主要用于室内或户外全彩大屏幕显示屏。LED显示屏同步控制系统控制LED显示屏的工作方式基本等同于电脑的监视器，它以至少60帧/秒更新速率点点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。其主要特点是：实时性、表现力丰富、操作较为复杂、价格高。一套LED显示屏同步控制系统一般由发送卡、接收卡、和DVI显卡组成。

更新内容：

1.添加DS-D40V24-H操作支持

2.添加显示参数页面

3.优化高级图像配置

4.修复已知缺陷
